太陽観測でおなじみの静岡県のJhosua氏が、
測機材についての工夫について手記を送って
きてくれました。
昨年も連日、大変暑い日が続きました。
太陽観測は当然、日中に行いますので
精密機器の高温対策が重要になります。
今回、観測用ノートPCのACアダプターの高温
対策についてご紹介します。
ブログ村ランキング参加中！応援クリックお願いします
にほんブログ村
ACアダプターを換えてみた
ここより、ご本人の手記を紹介します。

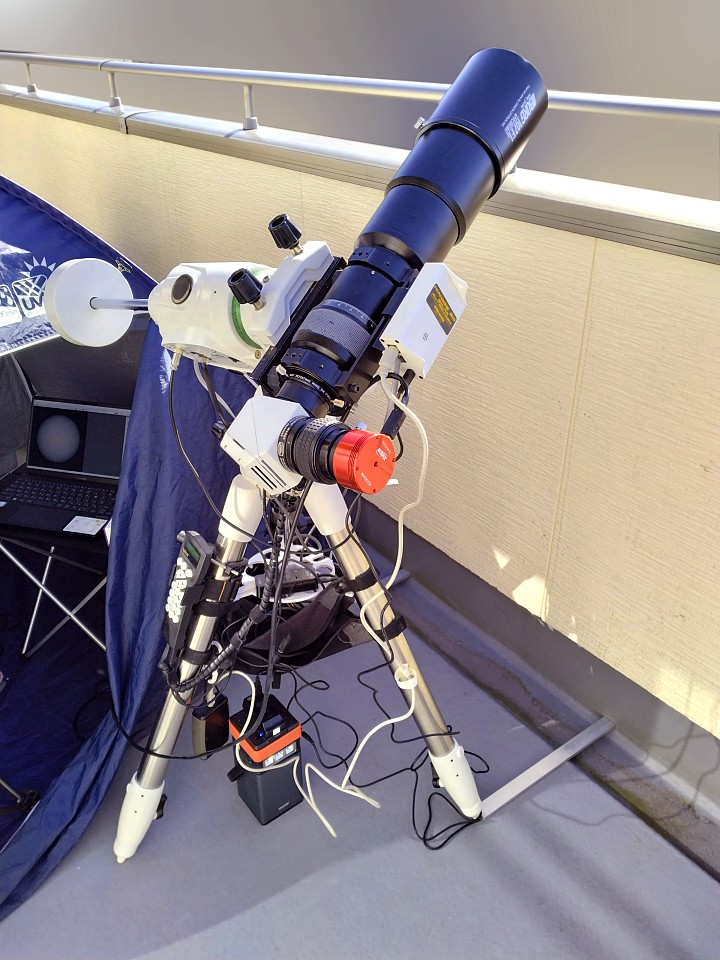

いつも通りに太陽撮影。
ASI183MMのカメラは通常、SharpCapの場合で
22.0～23.0fps 辺りで動画撮影ができる。
でもたま～に0.3fpsくらいに落ちる事があるんです
よね。
あれれぇ～って思ってるとまた徐々に復活したり。
PCやカメラの設定、果てはUSBケーブルを換えてみたり。
でも、原因は他にあったようです。
ACアダプターが熱射病だった節
ここで言うACアダプターとは、SharpCapを動かしている
ノートパソコン用のACアダプターのことです。
どうやらこのノートPC用アダプターも熱射病にかかるようで、
夏場の直射日光の下で長時間だらだら撮っていると、私と同じ
くすぐバテてしまうみたいなんですね。
秋から冬にかけて、さらにソーラークエスト体制ではほとんど
起きないんですけどね。
ソーラークエストはササッと撮影が終わっちゃうので、アダプタ
ーが熱をためる前に撮影が終わるからだと思います。
とはいえ、冬でも長時間だらだらやっていると、やはりバテること
があったり。
fps低下の原因は“ACアダプターの熱射病”
まず結論から言うと、fps低下の原因はACアダプターが熱を持ち、
電圧が不安定になったことでした。
ACアダプターは内部でAC → DC（5V）に変換していますが、温度が
上がると、
電圧がわずかに下がる
↓
電圧の揺れ（リップル）が増える
↓
瞬間的な電流供給が弱くなる
↓
これがカメラ側に伝わると、
↓
センサーの読み出しが不安定
↓
USB3.0の転送エラー増加
↓
PC側がUSB帯域を“安全モード”に落とす
という連鎖が起き、fpsが0.3fpsまで落ちるという現象につなが
ります。
GaNタイプACアダプター（Anker 736 Charger）
そこでポチッたのがコレ。
GaNタイプACアダプター（Anker 736 Charger）
なぜGaNタイプACアダプターが良いのかというと、GaN（窒化ガリ
ウム）アダプターは、従来のシリコンよりも効率が高く、発熱が少な
い素材を使っています。
- ■発熱が少ない → 電圧が安定
- ■長時間運用しても電圧が落ちにくい。
- ■高負荷に強い
カメラの読み出し時の“瞬間的な電流ピーク”にも耐えやすい。- ■リップル（電圧の揺れ）が少ない
■USB3.0の高速転送が安定する。 - ■小型で放熱設計が優秀
温度が上がりすぎず、長時間撮影に向いている。
といった特徴があって、「天体撮影で使うならGaNタイプACアダプター
一択」と言えるくらい相性が良いんですね。
値段が少々はるのは玉に瑕ですが。
GaNタイプACアダプターを選ぶときは、5V3A以上が安定して出せるもの
を選ぶと安心ですよ。
できれば“100Wクラス”のモデルを選んでおくと、電源に余裕ができて熱ダレ
しにくくなります。
USB-Cポートが単独で高出力を出せるタイプで、E-Markerチップ入りの短め
のUSB-Cケーブルと組み合わせるのがおすすめです
UGREEN USB Type CケーブルPD対応100W/5A
検証結果について
さて、ブツが届いたところで検証。
今まで使っていた純正ACアダプターとaNタイプACアダプター
の温度変化を測ってみましたよ。

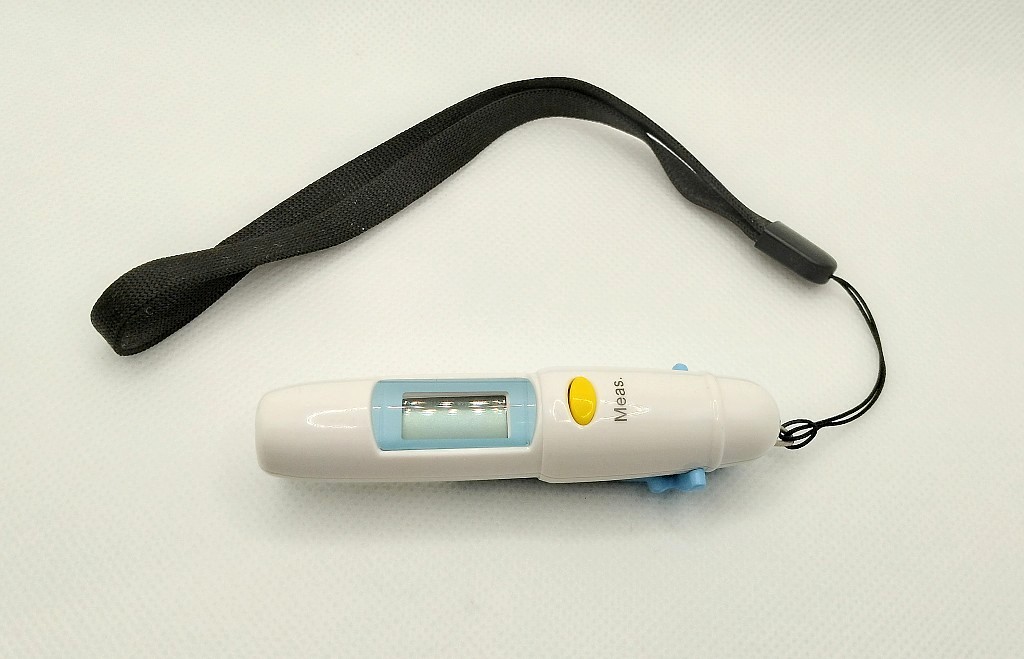

計測機器はコレ。たまたま家にあったもの。
MT-006小型放射温度計
ASI183MMとPCを繋ぎ、SharpCapにてモニター状態で放置、
30分ほどでどのくらい温度が上がったかを測ってみます。
■ 純正ACアダプター
室温：15.1℃
開始：17.1℃
30分後：42.8℃
→ ＋25.7℃の上昇
秋～初冬でも「熱つッ」と感じるほど熱くなることがありました。
■ GaNタイプACアダプター（Anker 736）
室温：15.0℃
開始：18.3℃
30分後：32.6℃
45分後：31.3℃
1時間後：31.0℃
→ ＋14℃前後で頭打ちになり、30～32℃で安定
途中で室温が少し下がったため細かい数字は揺れていますが、
純正より明らかに低い温度帯で安定していることがわかります。
謎のfps低下で悩んだら、USB転送周りを診ますよね。ケーブルだったり
SharpCapやPCのUSB関連の設定だったり。それでも問題が無さそうで
したら、AC電源アダプターも確認してみてくださいな。
妙に発熱しているようなら要注意です。交換すると安定するかも知れませ
んよ。
なぜ夏場のトラブルのような事を冬になってから話すかって？
それは今頃になってやっと原因がわかったからなんですよ。
少なくとも、今現在はfpsガタ落ち現象は起きておりません。
関連記事リンク
-静岡県のアマチュア太陽観測家の取り組み-
まとめ
太陽観測でおなじみの静岡県のJhosua氏が、
測機材についての工夫について手記を送って
きてくれました。
昨年も連日、大変暑い日が続きました。
太陽観測は当然、日中に行いますので
精密機器の高温対策が重要になります。
今回、観測用ノートPCのACアダプターの高温
対策について紹介してくれました。
太陽撮影時の不具合を調査した結果、ノートPCの
ACアダプターの高温下による不具合だった事、
高温下に強いACアダプターに変更したとの事
です。
Jhosua氏のように太陽撮影を行っている方で
同様の不具合が生じている方には、参考に
なる手記ではないでしょうか。
PCは、精密機器なので、高温下の利用は、リスク
があい、不具合が生じやすいでしょう。
今年の夏も暑くなるでしょう。
当ブログに手記を提供して頂きました静岡県のJhosua氏
に誌面にて感謝します｡
